건식 제습유니트 AIR FLOW

AFTER COOLER와 ROTOR를 사용하여 ROOM의 온, 습도를 유지합니다. 간혹, 가습기를 부착하여 일정한 습도를 유지하거나, 외기 도입에 대하여

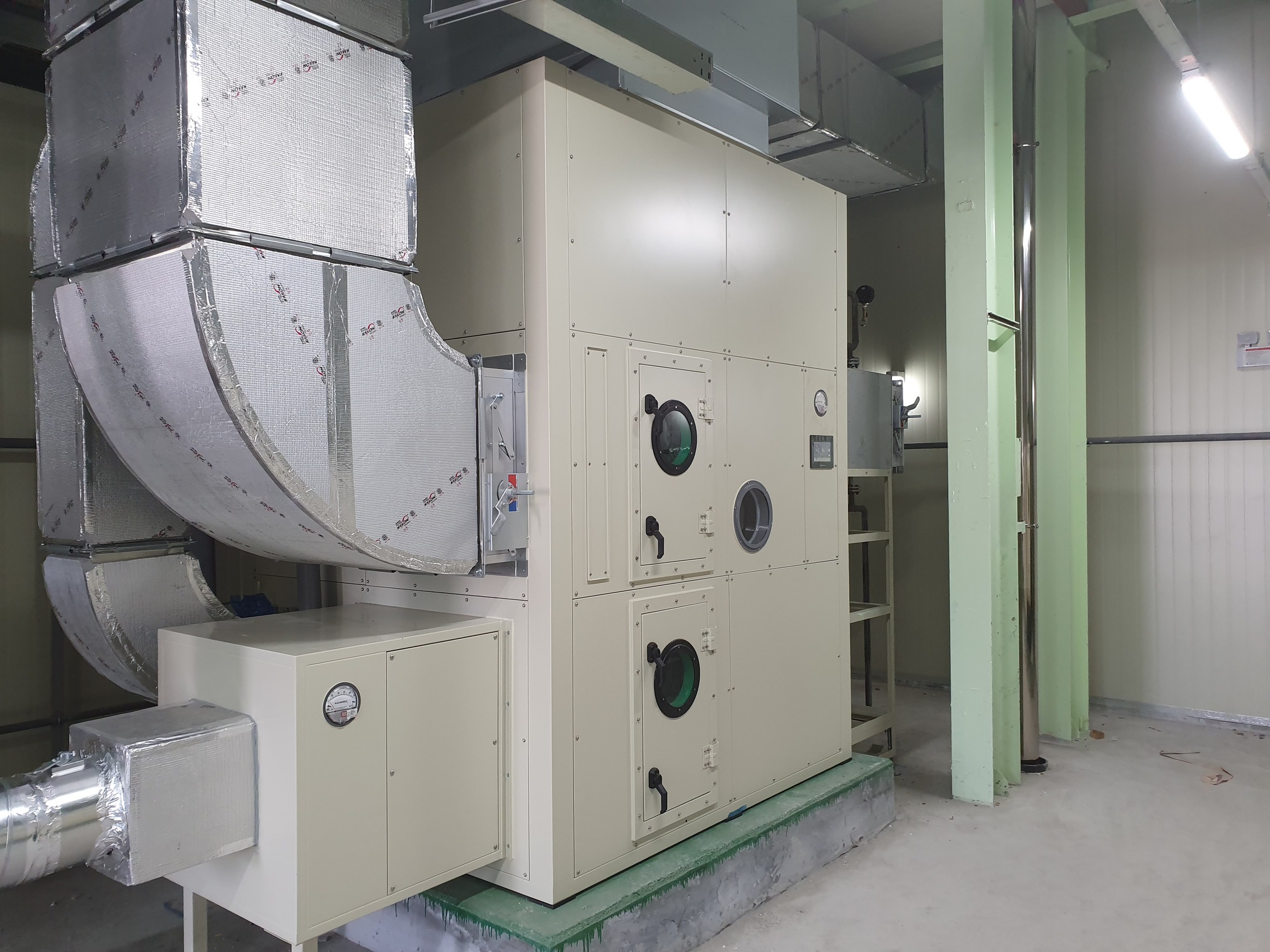

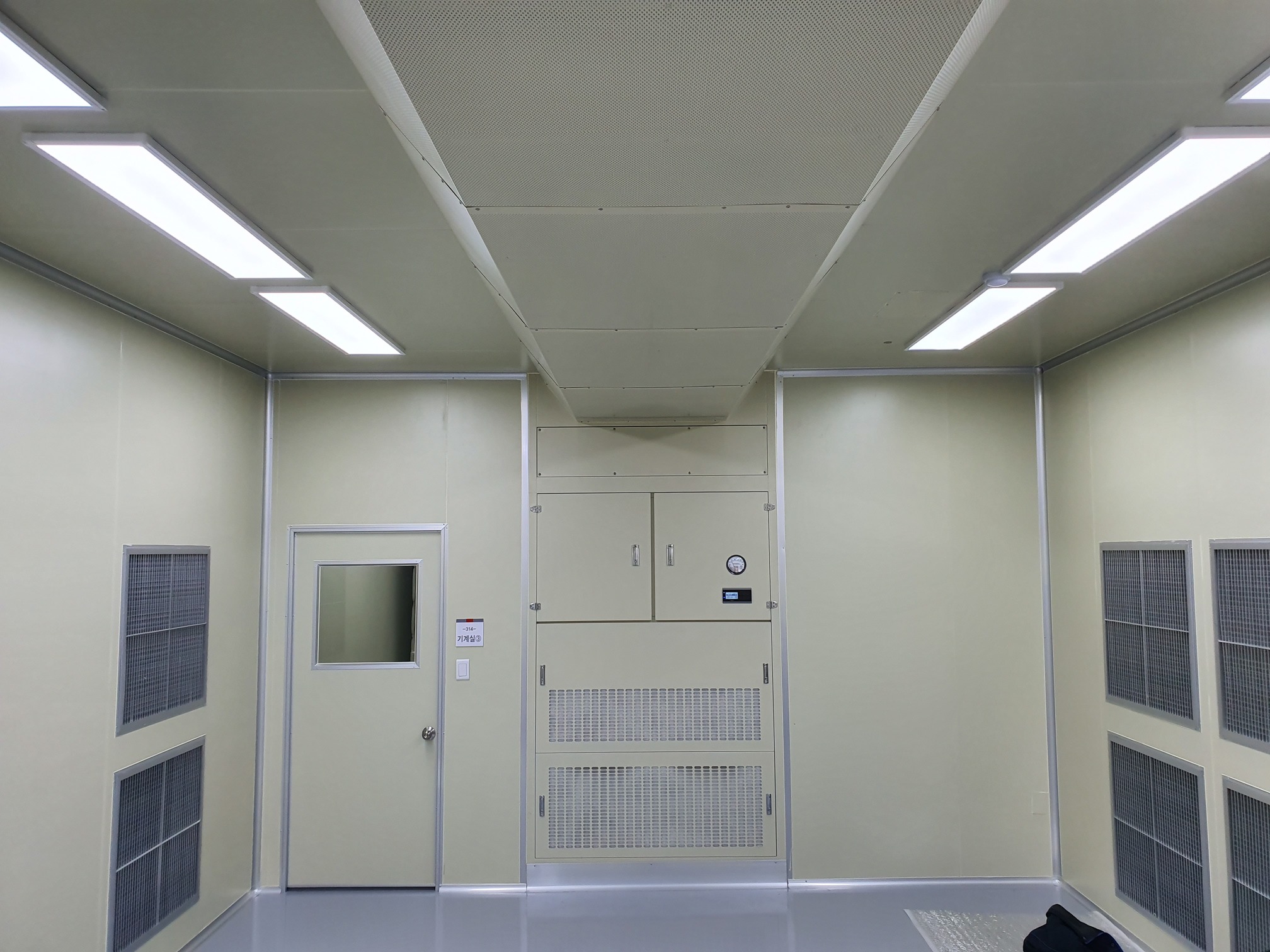

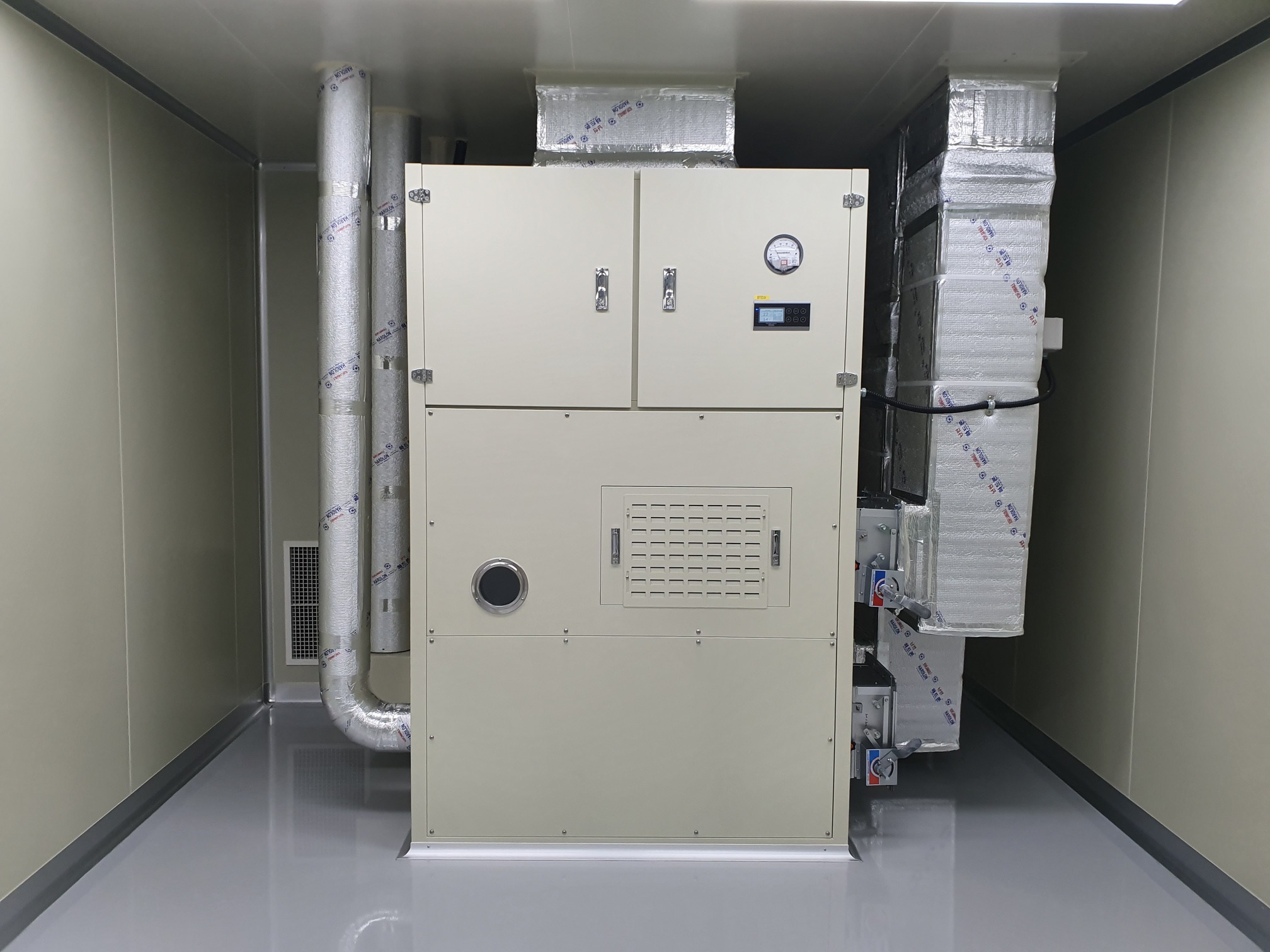

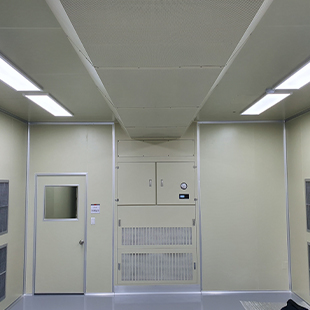

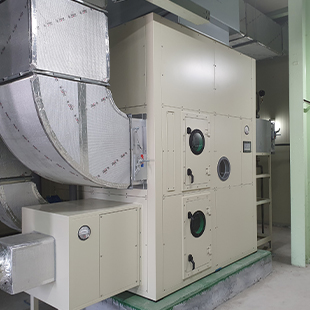

PRE COOLING을 하는 경우도 있습니다. PACKAGE TYPE으로 ROOM내부에 두는것이 좋으나 외부에 두고 닥트로 연결하여 사용하기도 합니다.

건식 제습유니트 표준사양

외형치수 (Dimensions) l 단위 : mm

MODEL	A	B	C	D	￠A	￠B
RDDU-250	1000	750	1575	1900	98	98
RDDU-350	1100	850	1675	2000	123	123
RDDU-450	1200	950	1675	2000	148	148
RDDU-550	1400	1000	1875	2200	198	198

건식 제습유니트 표준사양

Model				RDDU-250		RDDU-350		RDDU-450		RDDU-550
Cooling Cap				5400	8100	8100	13500	13500	20250	13500	20250
Size	Width		mm	1000		1100		1200		1400
	Depth		mm	750		850		950		1000
	Height		mm	1900		2000		2000		2200
Process Air		type	―	Sirocco SS#3/4		Sirocco SS#1		Sirocco SS#1 1/4		Sirocco SS#1 1/2
	FAN	Air Volume	CMH	300		600		1000		1000
		Motor	Kw	0.18		0.49		0.75		1.2
	Static Pressure		mmAq	22		19		22		21
	Rotor Surface		㎡	0.033		0.065		0.107		0.128
React Air		type	―	Sirocco SS#3/4		Sirocco SS#3/4		Sirocco SS#1		Sirocco SS#1 1/4
	FAN	Air Volume	CMH	90		180		330		330
		Motor	Kw	0.18		0.49		0.75		0.75
	Static Pressure		mmAq	25		21		25		24
	Rotor Surface		㎡	0.011		0.021		0.036		0.042
Rotor	type		―	G3-MH
	Diameter		mm	￠250		￠350		￠450		￠550
	Thickness		mm	200		200		200		200
	Geared Moter		Kw	0.025		0.025		0.04		0.04
Rotor Heater			Kw	1.5kw x 2(3kw)		2kw x 3(6kw)		4kw x 3kw(12kw)		4.5kw x 4kw(18kw)?
Insulation			―	Glass Wool 25t +Glass Cloth 또는 Artilon 25t
Filter			―	Polyester(KPS 6000N) A.F.I 85%
Weinght			㎏	200	220	240	260	280	320	360	400
Dehumidiffer Cap			kg/h	1.8		3.8		6.1		9.3
After Cooler	FAN	type		Sirocco DS#1 1/2		Sirocco SS#1 3/4		Sirocco SS#1 3/4x2		Sirocco SS#2x2
		Air Volume	CMH	22	33	33	55	55	75	83	110
		Motor	Kw	0.3	0.4	0.4	0.5	0.5	1	0.75	1.5
	COMP'	type		Hermetic
		Motor	Kw	1.5	2.2	2.2	3.7	3.7	5.5	5.5	7.5
	Evaporater		―	Multi Cross Fin Coil
	Cond, Moter		Kw	0.2		0.4		0.5		0.75
	냉매		―	R-22
	냉매제어시스템		―	감온식 팽창밸브
Total Capacity			Kw	5.2	6	9.5	11.2	18	19.5	26	28.5

※ 제습량의 경우는 입구조건 DB 20C, RH50%, X : 7.2g/kg 기준으로 일반형 기준임.

※ 상기의 도면 및 SIZE는 표준이며,이외에 현장 여건에 따라서 비표준 제작도 가능합니다.

비표준의 예

1) RETURN의 방법 및 위치를 다양하게 변경(예'DUCT TYPE)

2) AFTER HEATER는 설계조건에 따라서 부착이 가능합니다.

3) 가습기를 부착하여 습도의 편차적 운전이 가능합니다.

4) ROTOR 1SET로 용량이 작을 경우에는 TWIN TYPE으로 제작하여 요견을 충족.
